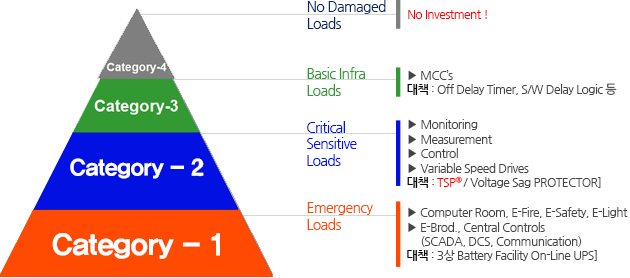

• Smart FACTORY의 Smart POWER Infra PYRAMID

  • 전압 안정화 대책 합리화: [:UPS + TSP®]

    - 공장의 부하 차별화 분류: 비상부하, 주요부하, 일반부하
    - 전압 안정화 방안의 차별화 기준: 영구보상, 30분 보상, 1초~3초 보상, 무 보상
    - 기술 성능 신뢰성/ 투자비용/ 설치공간/ 유지보수 측면의 합리화 효과 제공

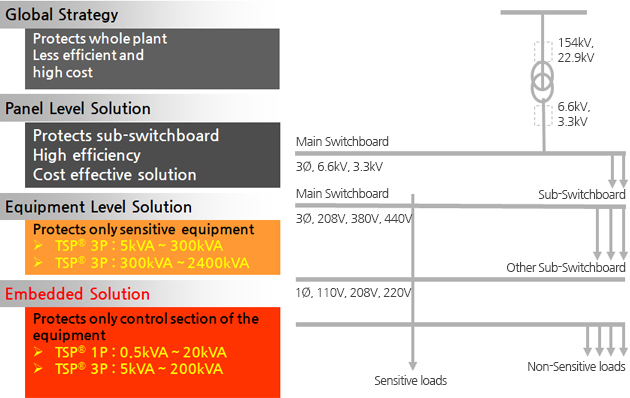

  • Smart FACTORY의 Smart POWER LAYER

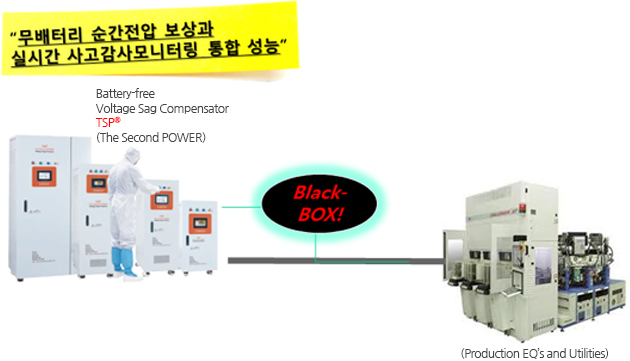

  • Smart POWER VaccineTM : TSP® (The Second POWER)

  • 자동화 장비의 순간정전보상장치 신 기술 표준
    Smart POWER Vaccine®: TSP®(The Second POWER)

  • Smart POWER Vaccine® : TSP®(The Second POWER)

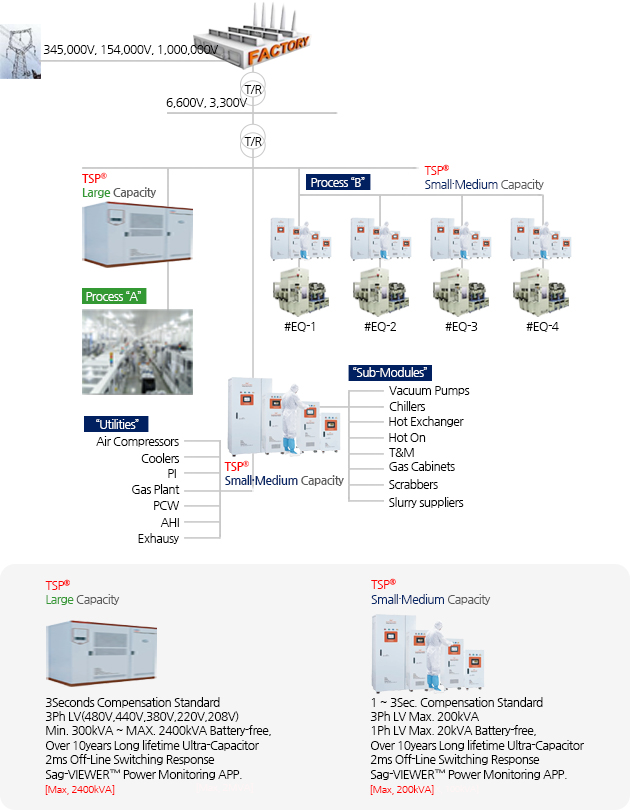

  • 반도체 공장 적용 사례
    Smart POWER Vaccine® : TSP®(The Second POWER)

  • 반도체 Foundry 공장에서의 순간전압강하 사고보상 성공사례
    Smart POWER Vaccine® : TSP®(The Second POWER)

    1월 2월 3월 4월 5월 6월 7월 8월 9월 10월 11월 12월 Total
    2005년 V-sag 발생횟수 - - 1 2 2 9 3 2 3 - 3 25
    Drop률 / Drop Time 11.8%
    73ms    		 12.90%
    87ms    		 17.70%
    53ms    		 39.60%
    110ms    		 50.90%
    180ms    		 27.70%
    90ms    		 77%
    213ms    		 -
    -    		 19.50%
    200ms    		 -
    -
    Down Time[Hr] - - 24 153 96 456 1,054 681 1,609 - 188 - 4,261
    장비 Down 수량[대] - - 1 13 4 129 277 181 173 - 19 - 797
    2006년 V-sag 발생횟수 - - - 2 3 5 6 3 - - 2 1 22
    Drop률 / Drop Time 31.80%
    120ms    		 25.60%
    120ms    		 27.80%
    95ms    		 38.30%
    250ms    		 49.70%
    115ms    		 -
    -    		 12.70%
    60ms    		 13.00%
    95ms
    Down Time[Hr] - - - 8 - 21 25 70 - - - - 124
    장비 Down 수량[대] - - - 7 - 6 11 28 - - - - 52
    개선효과[Hr] - - -24 -145 -96 -435 -1,029 -611 -1,609 - -188 - -4,137

    - 2005년 대비 2006년 V-Sag 보상대책 구축에 의한 장비 Down 율을 비교하여 개선 효과를 산정
