TSP® Monitoring
-
TSP®Monitorは、複数のTSP®の今の簡単な運営状態情報を一画面に示し、ユーザーが区別しやすいように、各
TSP®と接続された各装備のTool IDで確認ができるように実現し、Tool IDをダブルクリックすると、そのTSP®の
現在運営状態の詳細を確認することができる。
1. 1つの画面に複数のTSP®状態表示可能（310台表示：解像度1920 x 1080の基準）
2. Tool IDで表記し、ユーザーの識別及び管理が容易
3. TSP®状態別Color表示（異常有無の確認容易）
● 緑： 正常稼動状態
● 黄色： Fault発生
● 赤： 切断
4. Tool IDをダブルクリックし、その装備と接続されたTSP®の現状の詳細情報を確認可能
-

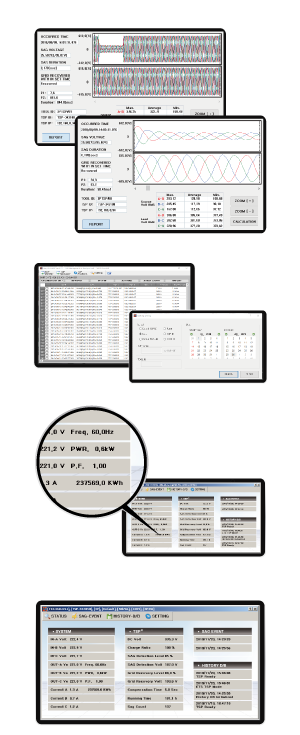

補償モニタリング機能
- Sag検出Level、正常電圧復帰Level：設置場所によって指定可能
- 補償時間設定機能：1秒〜99秒
- Sag Eventメニュー：Sagの発生日時と波形情報記録
- [Sag Event詳細]入力/出力波形情報/グラフの拡大縮小機能
- Eventの発生時刻
- Sag発生電圧及び定格電圧基準のパーセンテージ
- Sagの持続時間（Duration Time)
- 系統正常復帰可否
- 各相（R、S、T）別の波形区間指定
- 指定区間ごとに最大/平均/最小値計算機能
履歴モニタリング機能
- Sag Event：発生時刻、詳細
- History D / B：TSP®の全体的な運用状態表示
- Sag Event / History D / B分析
* 設置現場の電力履歴及び装備状態把握可能
負荷情報モニタリング機能
- 積算電力計：電力消費量に対する積算電力量を表示
- 精度：1.0級（500kW級以下の標準仕様
- 2,600万kWhまで累積量記録可能
- kWhまでの累積量を初期化可能
- 各工程/装備別にID入力機能
状態モニタリング機能
- 各相（R、S、T）ごとにリアルタイム入力電圧、出力電圧、電流、電力（kw）、電力量（kWh）、力率表示
- DC充電電圧及び充電率（％）
- 一つの画面に200個のTSP®状態表示機能
- 運転/待機の総稼働時間
- Network Monitoring性能
* 最大アクセス可能台数：同一網内で254台、多重網最大500台
* 最大ネットワーク有効距離：中継器から100M、最大200M以内
